なぜ低圧24Vを使用するのか?
人体が非常に濡れている状態や、濡れる現場での作業、金属製や通電性の高い構造物や機械内等の作業現場で100Vを使用すると万が一漏電した場合、大変危険が伴う為、そういった場所では、許容接触電圧は25V以下と定められています。
(JEAG8101:低圧電路地絡保護指針より)
■□■複巻トランスは一線地路(漏電)事故は発生しません■□■
引火性・可燃性・爆発性のあるガスや液体又は粉塵など発生・製造・使用又は存在する場所、水中照明等使用する場所においては、非接地式回路を使用しなければならない。
一般に供給される電気の場合は2芯のうち1芯を接地している為、漏電した際(図1)の様に電路ができる。
その為、上記のような場所で接地式を使用し一線地絡事故が起きた場合、火花が発生し、引火・爆発の恐れがあります。
非接地式回路は独立した回路の為一線地絡事故は発生しません。(図2)
電圧の降圧に
■特徴
●トンネル・タンク・マンホール内の低電圧機器使用現場に最適。
●過酷な作業現場に最適!
■仕様

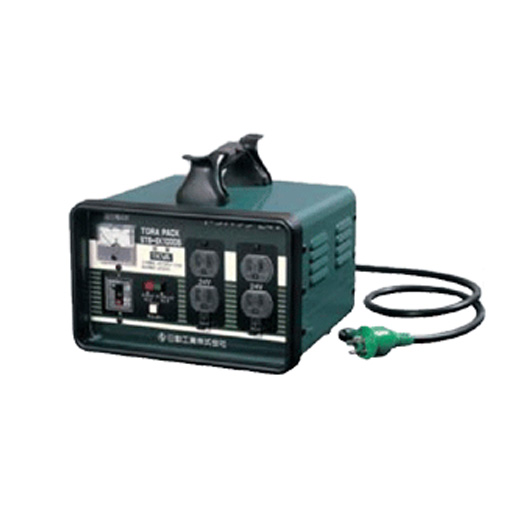

◇型式:複巻トランス(連続定格)
◇品番:STB-EK100DS
◇容量:1.0KVA
◇電流:41.6A
◇入力:AC100VをAC24V×4個
◇一次線仕様:電線種 VCT 2.0mm²×3芯×長さ2m
◇保護機能:過負荷漏電遮断器(15A/15mA)
◇重量:17.0kg
■備考
