可動部分には全てベアリングを使用。正確で軽快な操作性が得られます。
スケール部はレバー操作により倒立もできます。
傾斜角度を3段階に調節できるスタンド付です(TM-410:0°,5°,8°、TM-535:0°,3°,6°)。

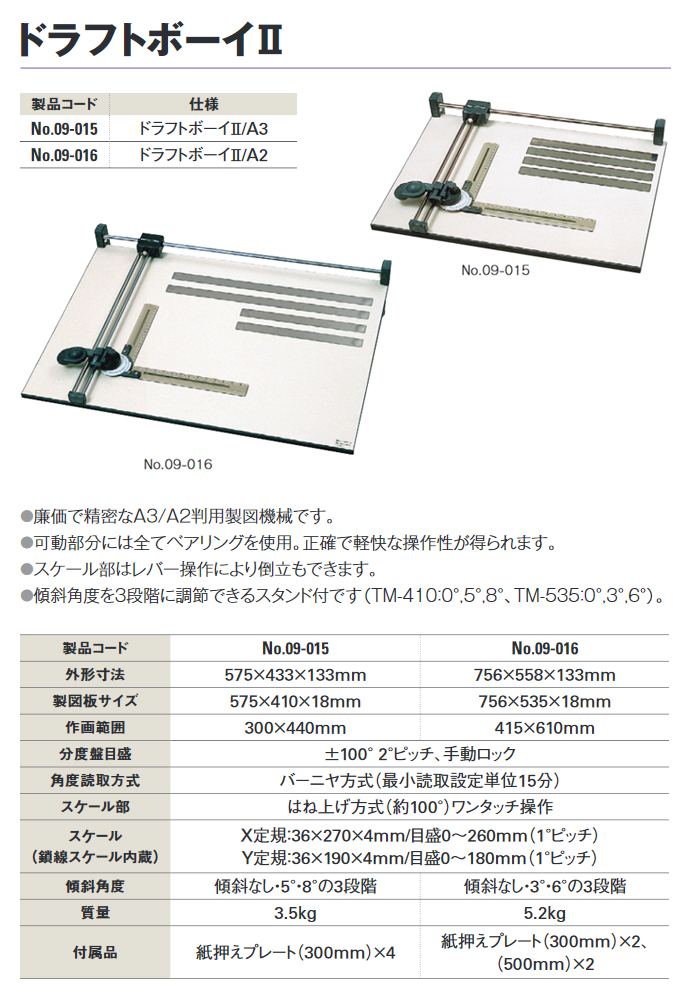

【仕様】
製品コード:No.09-016

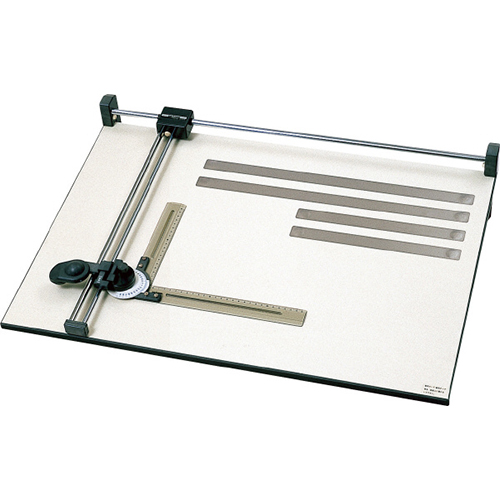

仕様:ドラフトボーイII/A2
外形寸法:756×558×133mm
製図板サイズ:756×535×18mm
作画範囲:415×610mm
分度盤目盛:±10 0° 2°ピッチ、手動ロック
角度読取方式:バーニヤ方式(最小読取設定単位15分)
スケール部:はね上げ方式(約10 0°)ワンタッチ操作
スケール(鎖線スケール内蔵):
X定規:36×270×4mm/目盛0~260mm(1°ピッチ)
Y定規:36×190×4mm/目盛0~180mm(1°ピッチ)
傾斜角度:傾斜なし・3°・6°の3段階
質量:5.2kg
付属品:紙押えプレート(300mm)×2、(500mm)×2
■備考
※メーカー直送品のため代金引換がご利用いただけません。
メーカー在庫のため、ご注文後、商品の「欠品」及び「完売(廃盤)」の場合がございます。 その際は、お電話又はメールにてご連絡いたしますので、ご了承の上ご注文をお願いいたします。
