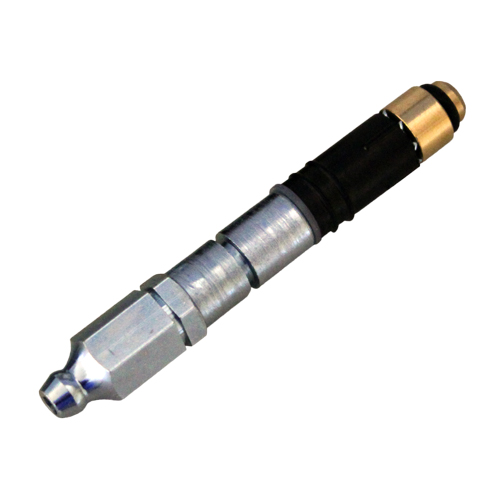

  • 注入止水用インジェクター ショットプラグスリム 10mm×73mm 10本セット 先端逆止弁型 注入剤 Shot-Plug Slim エレホン化成工業

価格:5,750円(税込)

[ポイント還元　58ポイント～]

注文

※配送先が沖縄・離島の方は選択下さい:
該当地域の方はご注文確認後当店より連絡いたします
購入数：セット

お気に入りに追加済

商品説明

▼ 商品説明の続きを見る ▼
■特長
地下構造物などの漏水部への止水注入の際、Ｖハツリ、止水材充填、ホース取りなどの工程を行わずに、注入止水ができる画期的工法です。

コンクリートのクラック、打ち継ぎ、ジャンカなどからの漏水に対して、躯体深層部ままでドリル穿孔し、ショットプラグをセッティングすることにより、加水反応型ウレタン樹脂注入材などの注入がグリスガン等を用いて効率良く簡単に行えます。

また逆止弁が装着されていますので薬液の逆流がなく高圧注入による躯体深層部での止水が可能です。

■仕様
サイズ：73mm×10Φ

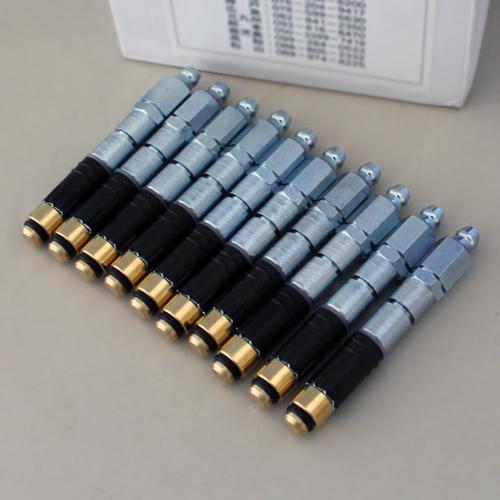

入数：10本


■ 施工手順

１．漏水部の確認

施工手順：１．漏水部の確認

２．ドリル穿孔

施工手順：２．ドリル穿孔

３．ショットプラグセッティング

施工手順：３．ショットプラグセッティング

４．ショットプラグ固定

施工手順：４．ショットプラグ固定

５．注入

施工手順：５．注入

６．ショットプラグ撤去

施工手順：６．ショットプラグ撤去

７．注入孔閉塞

施工手順：７．注入孔閉塞

８．表面処理および防水

施工手順：８．表面処理および防水


■ 使用器具および材料

(1) コンクリート用ドリルビット



(2) ショットプラグ
使用器具および材料：(1) コンクリート用ドリルビット   使用器具および材料：(2) ショットプラグ

(3) 注入器具




使用器具および材料：(3) 注入器具 グリスガン KG330A   使用器具および材料：(3) 注入器具 ケミカルポンプ KC-8

(4) グリスニップル用ノズル




使用器具および材料：(4) グリスニップル用ノズル パイプノズル CNP-2   使用器具および材料：(4) グリスニップル用ノズル フレキシブルホース付ノズル SPK-3C

(5) 注入液
使用器具および材料：(5) 注入液 ハイセルOH 1AX、3X、9X等

(6) 接続図

　　【接続例1】
　　高圧注入（250kg/cm2、1.5cc/1ストローク）
　　滲み漏水等、漏水量は少ないが、注入圧が必要な間隙が小さい場合の注入に！


【接続例1】

　　【接続例２】
　　中圧注入（50kg/?2、20 ?/1ストローク）
　　漏水量が多く大量の注入が必要な場合


【接続例1】
